Construcție plutitoare - unitate administrativă

Autor(i):
Laurentiu Dumitrasc
Colaboratori:
Urbanist: Timotei Fecioru
Arhitect stagiar: Catalin Dabija
Designer: Smaranda Dumitrasc Dobrea
Rezistenta suprastructura: Ing. Iulian Rosu
Rezistenta structura: Ing. Florentin Sgrumala
Executant: Deltaconstruct, Ing. Dumitru Gheorghiasa
Imagini aeriene: Ioan Clopotel

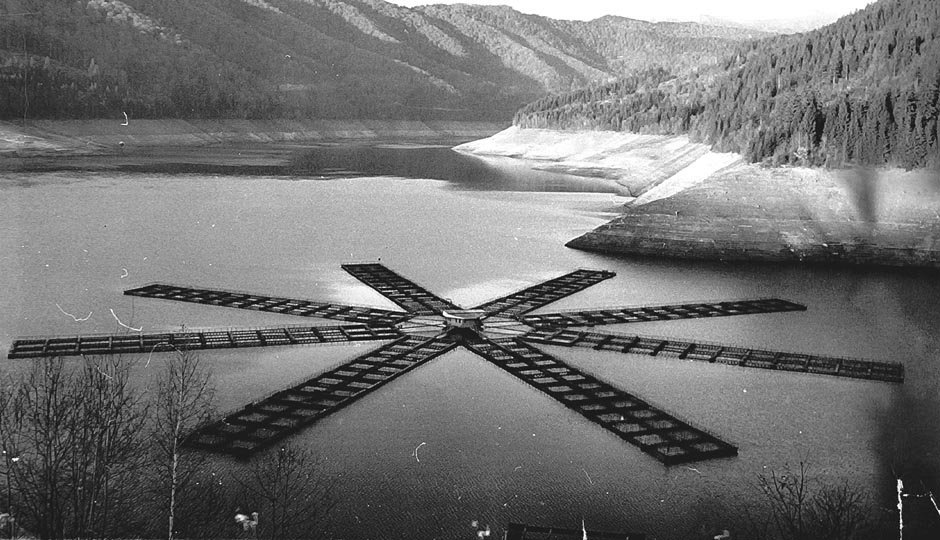

Imagine lacul Izvorul Muntelui: Alexandru Paraschiv
Localizare:

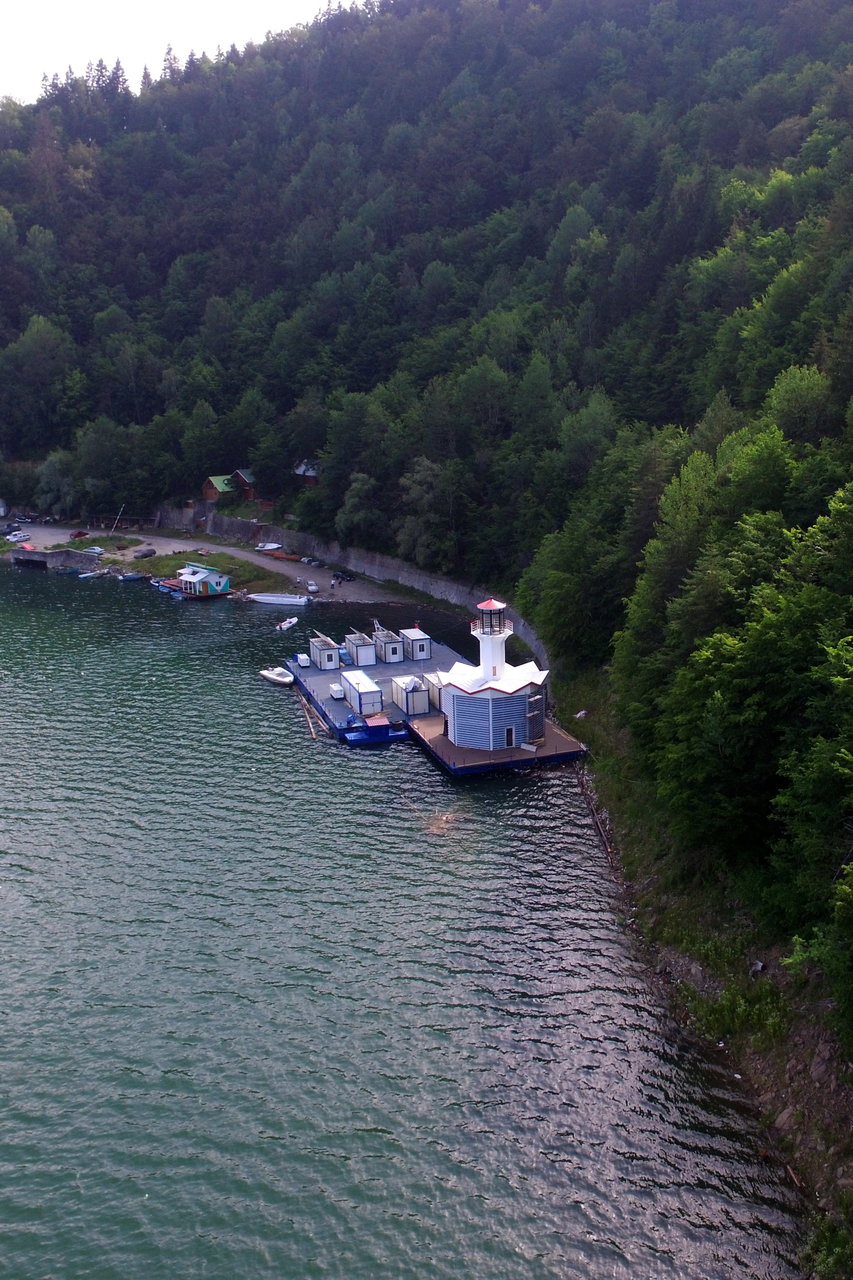

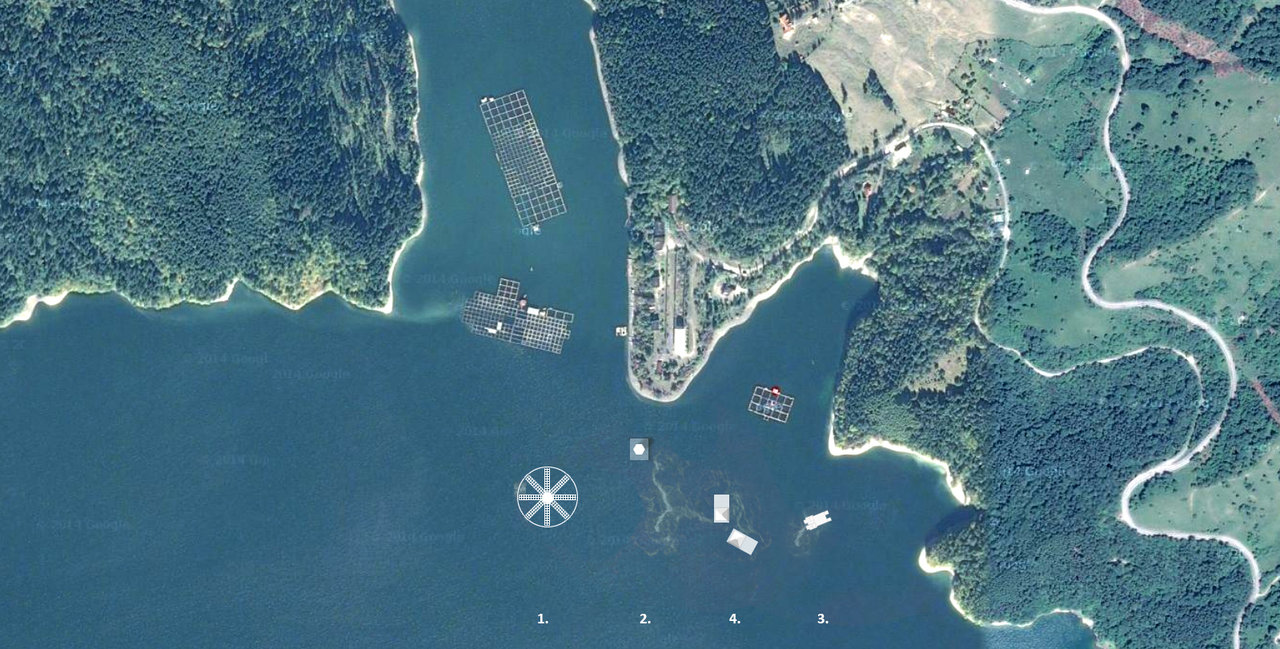

România, jud. Neamț, LACUL IZOVORUL MUNTELUI BICAZ, GOLFUL POTOCI

Comentariul autorului:

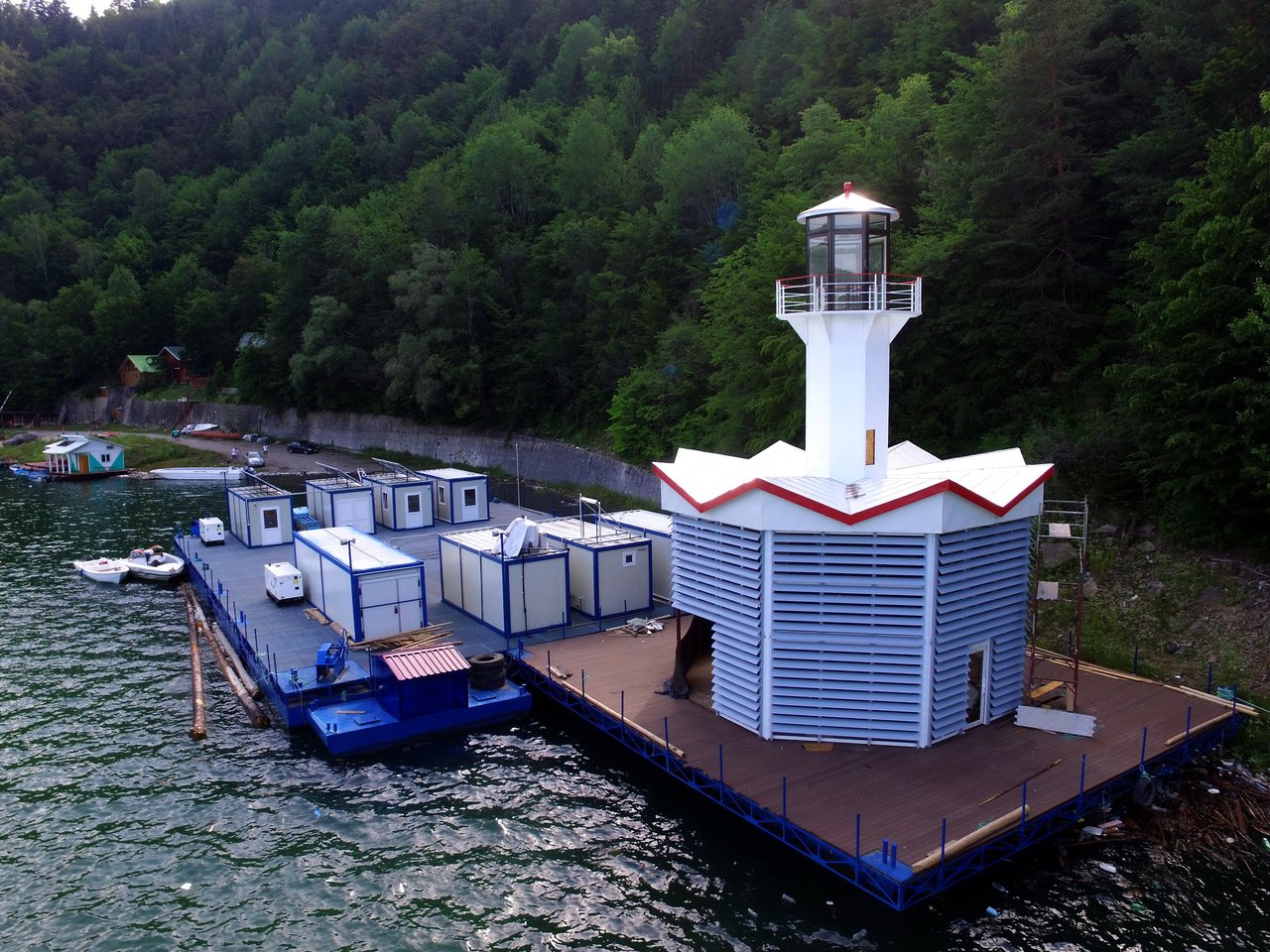

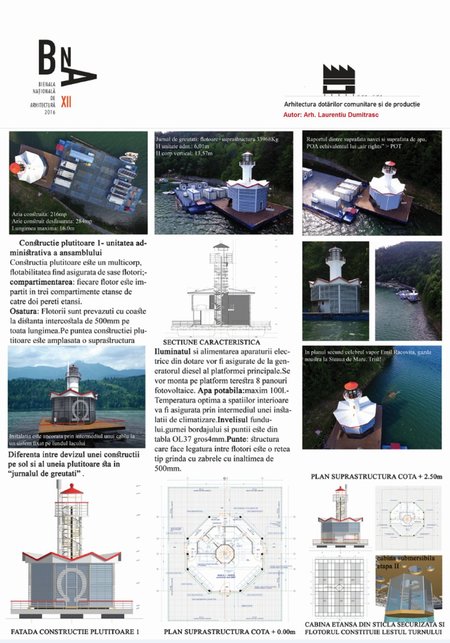

Constructie plutitoare 1- unitatea administrativa a ansamblului

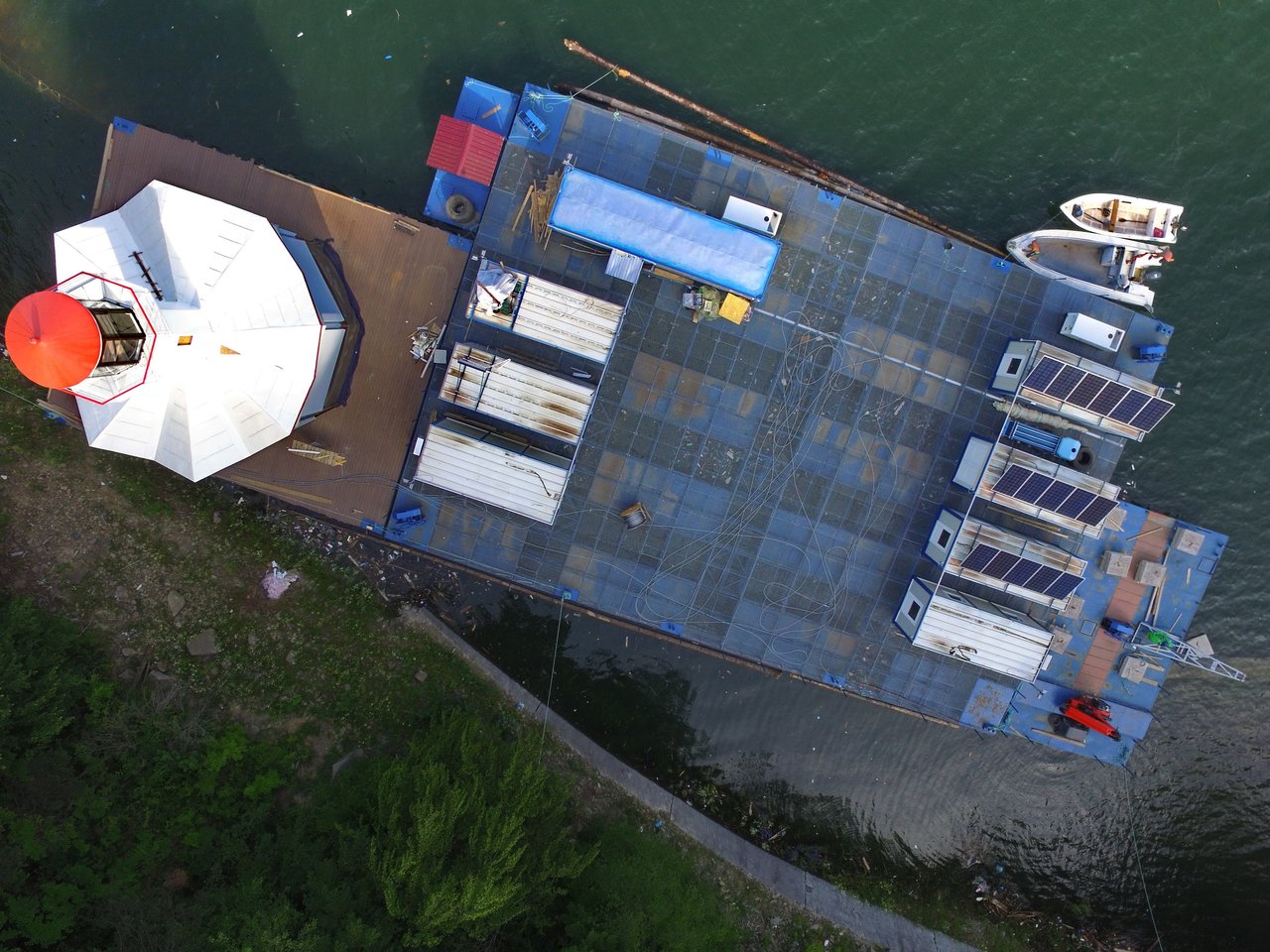

Constructia plutitoare este un multicorp, flotabilitatea find asigurata de sase flotori;compartimentarea: fiecare flotor este impartit in trei compartimente etanse de catre doi pereti etansi.Osatura: Flotorii sunt prevazuti cu coaste la distanta intercostala de 500mm pe toata lungimea.Pe puntea constructiei plutitoare este amplasata o suprastructura. Iluminatul si alimentarea aparaturii electrice din dotare vor fi asigurate de la generatorul diesel al platformei principale.Se vor monta pe platform terestra 8 panouri fotovoltaice. Apa potabila:maxim 100l.Temperatura optima a spatiilor interioare va fi asigurata prin intermediul unei instalatii de climatizare.Invelisul fundului.gurnei bordajului si puntii este din tabla OL37 gros4mm.Punte: structura care face legatura intre flotori este o retea tip grinda cu zabrele cu inaltimea de 500mm.

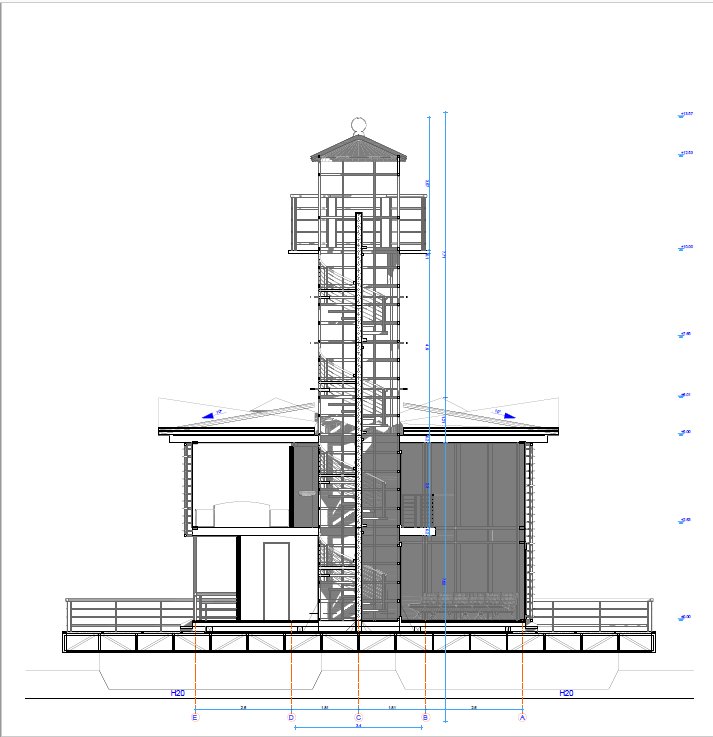

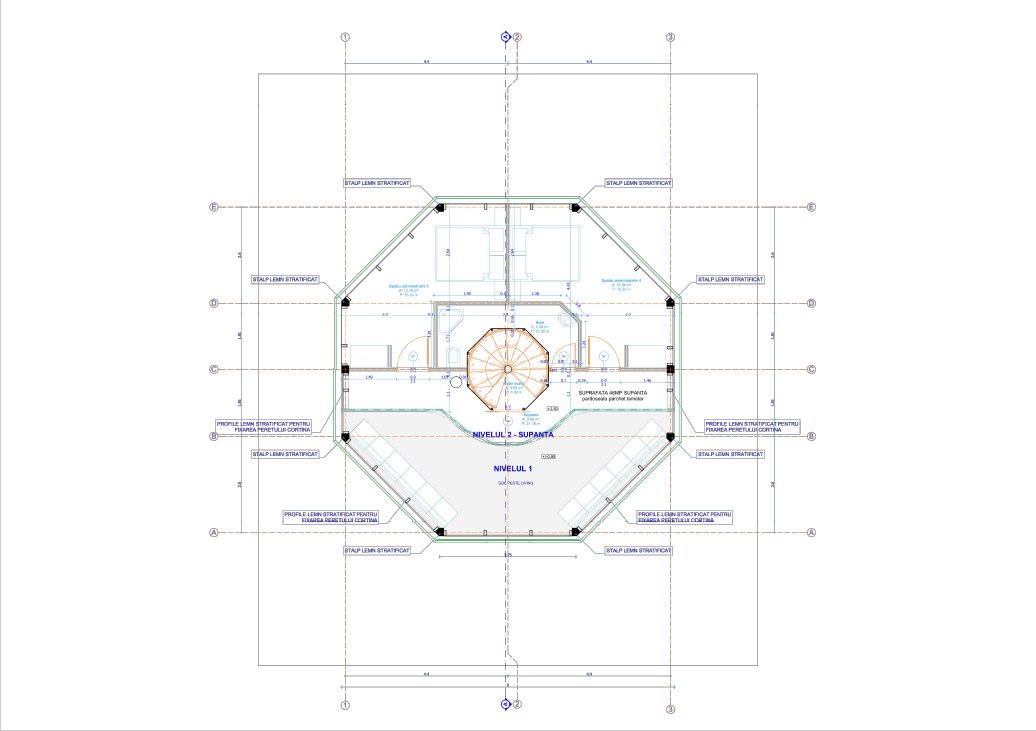

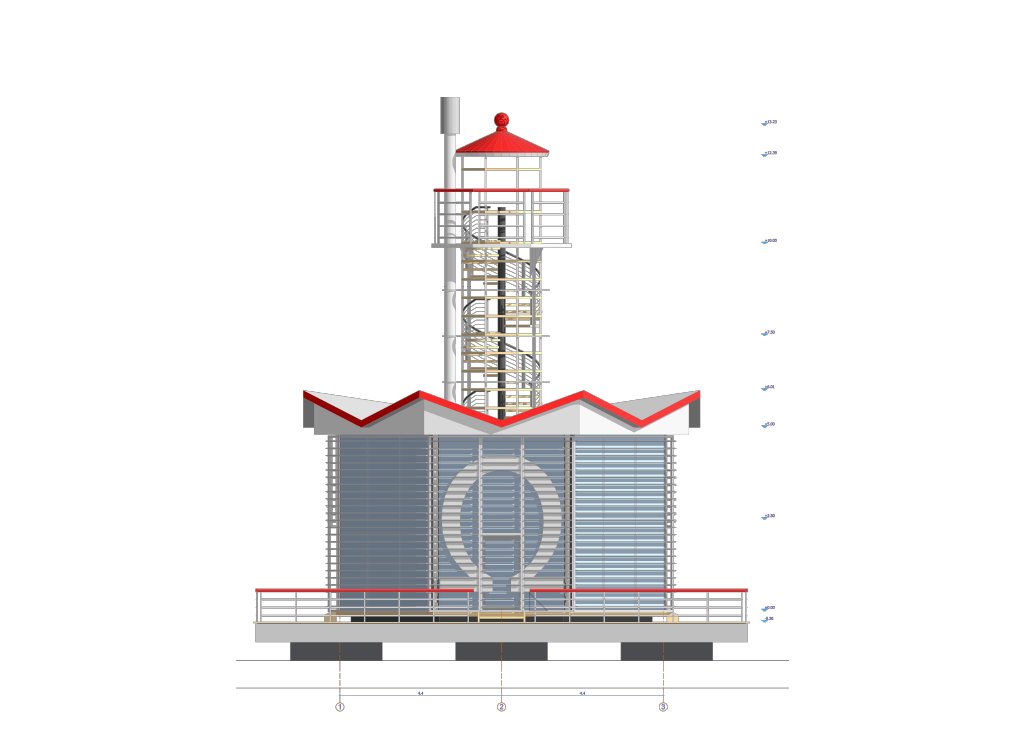

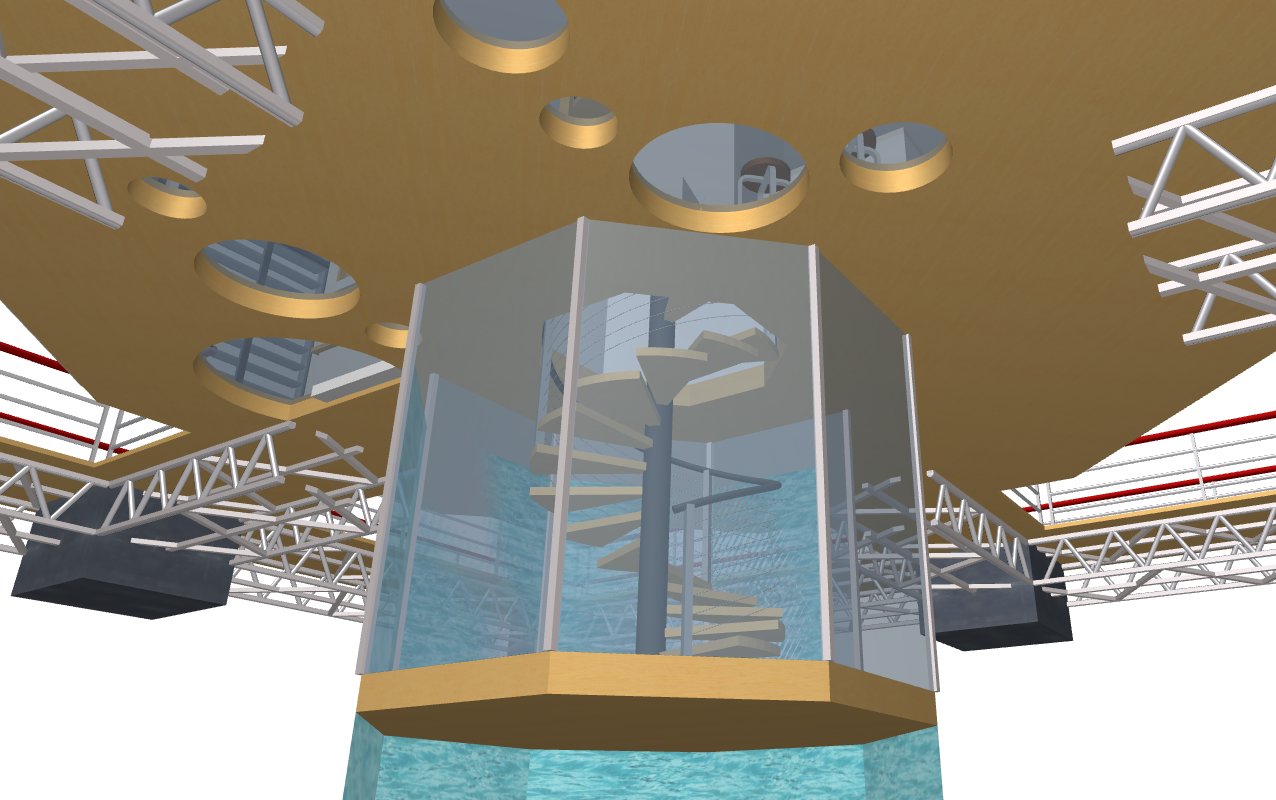

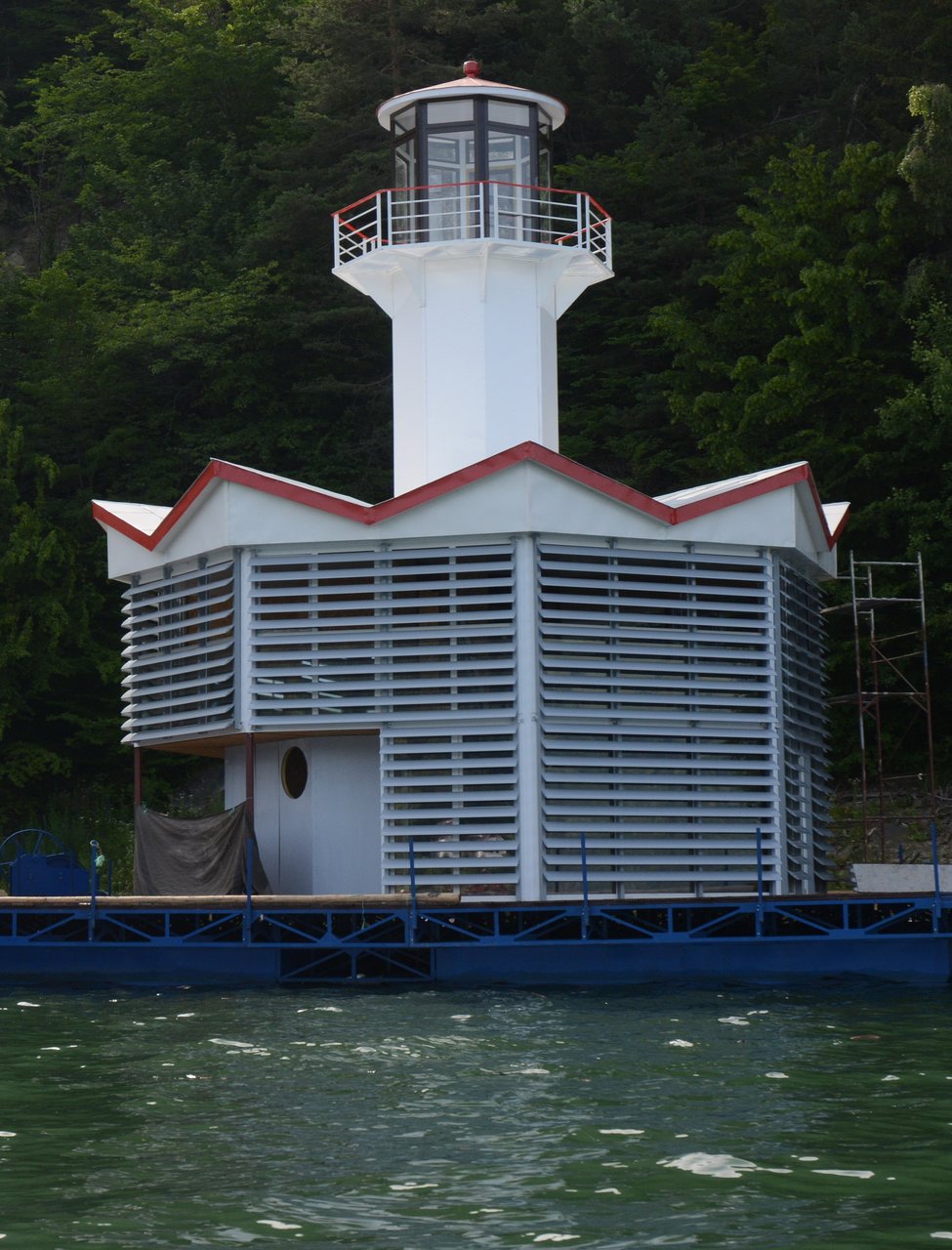

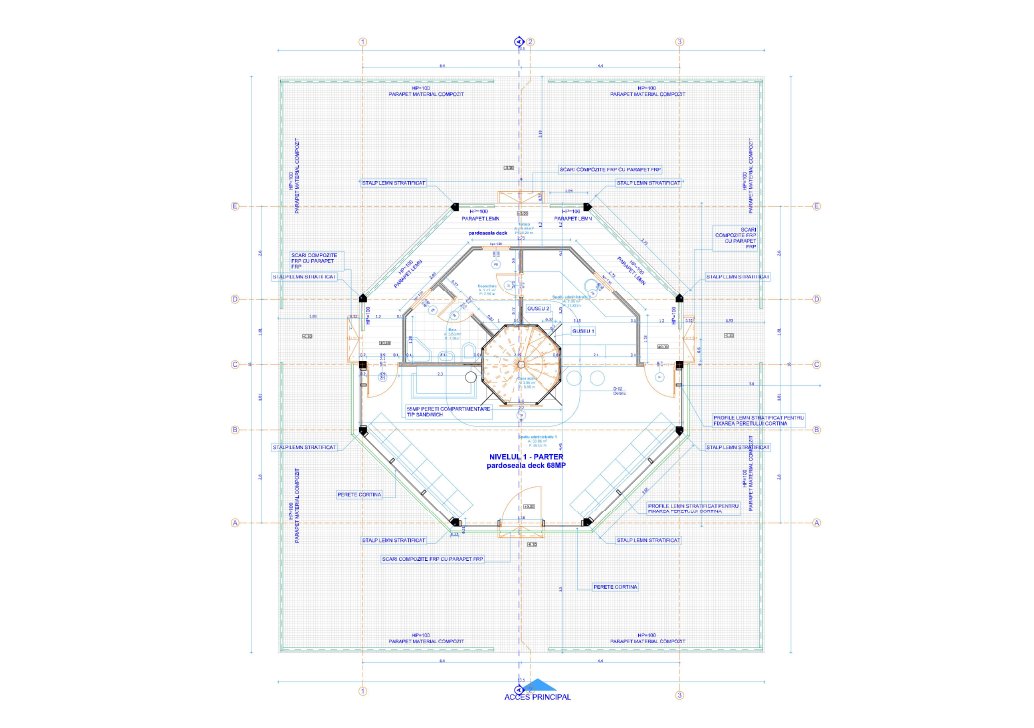

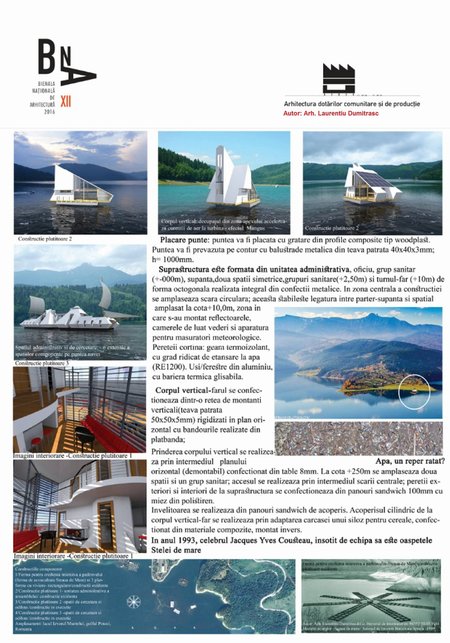

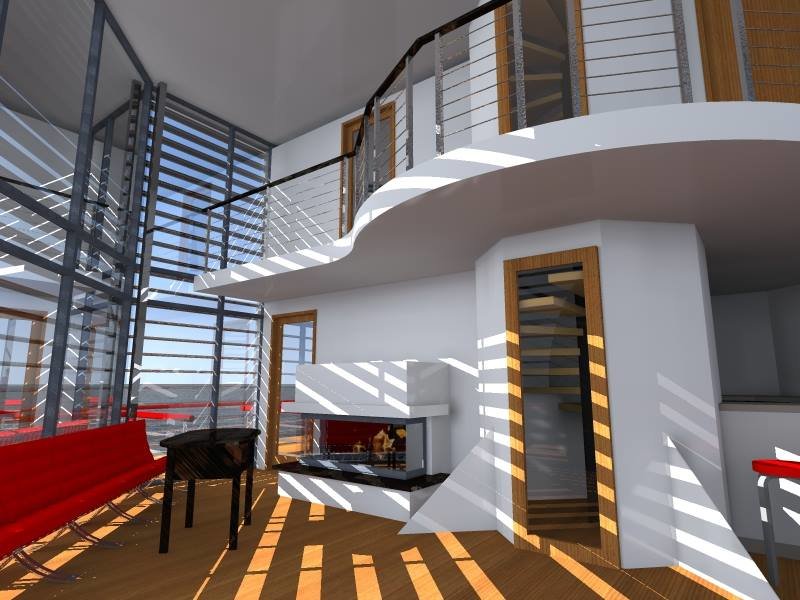

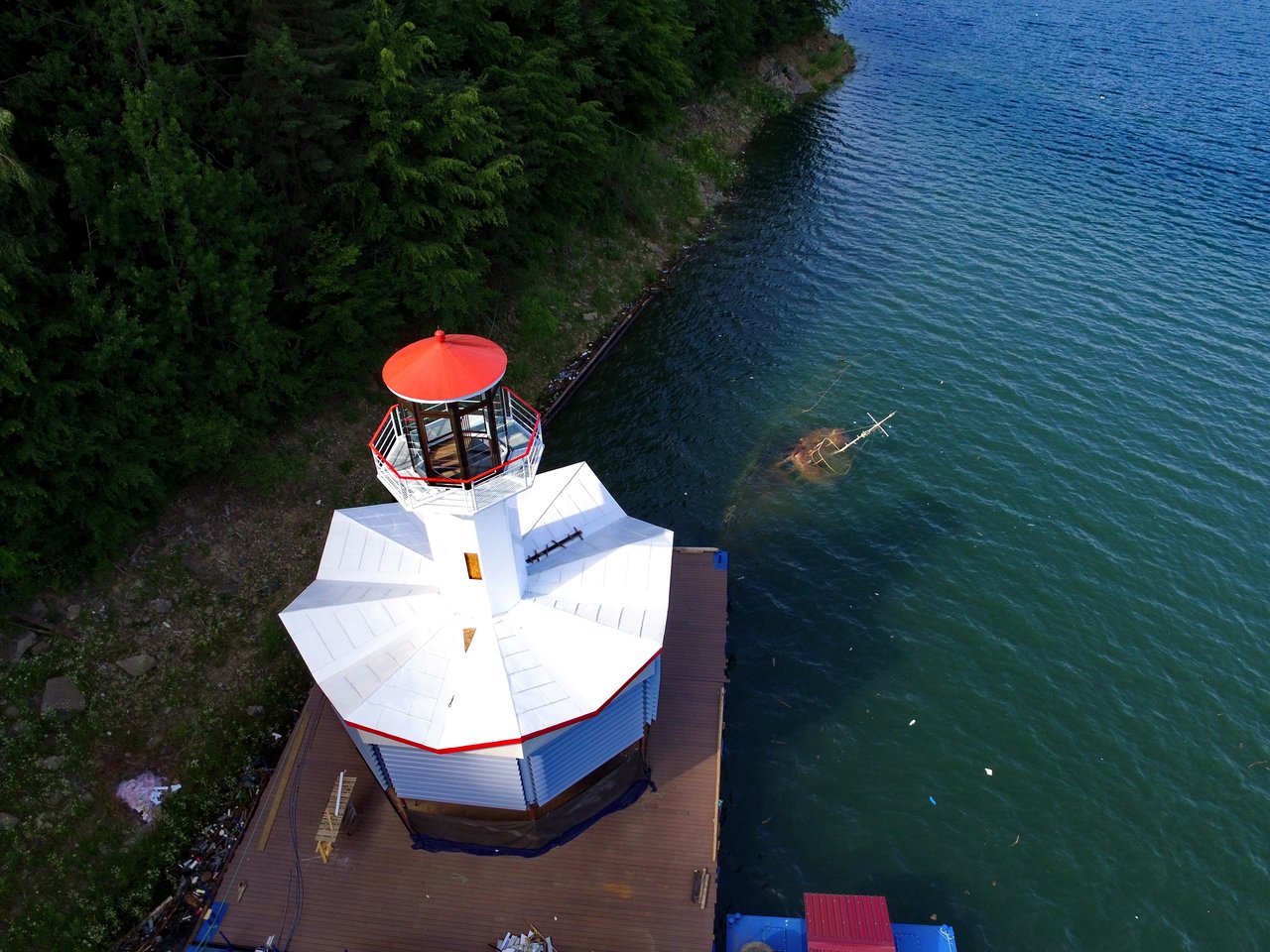

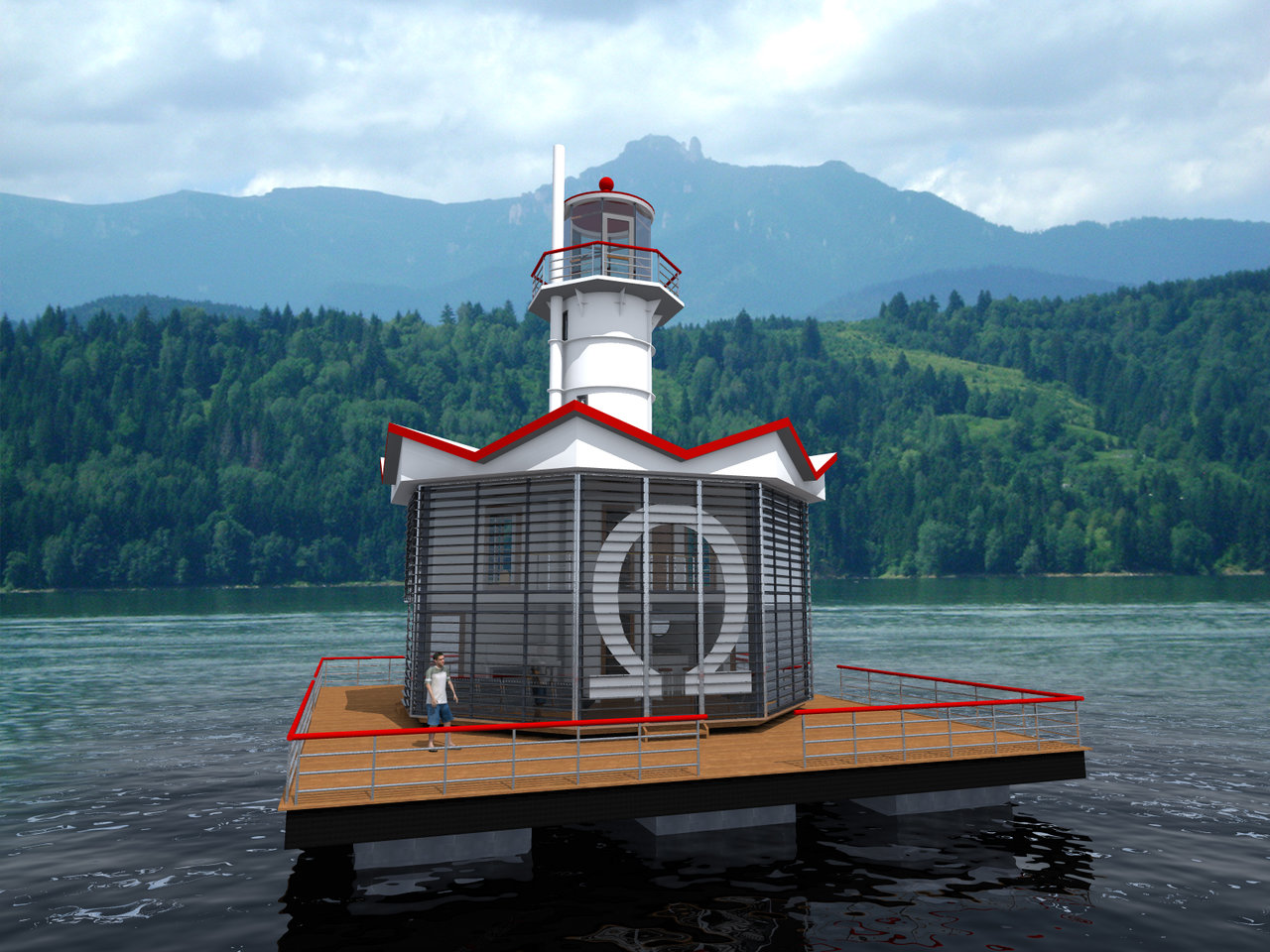

Placare punte: puntea va fi placata cu gratare din profile composite tip woodplast. Puntea va fi prevazuta pe contur cu balustrade metalica din teava patrata 40x40x3mm; h= 1000mm. Suprastructura este formata din unitatea administrativa, oficiu, grup sanitar (+-000m), supanta,doua spatii simetrice,grupuri sanitare(+2,50m) si turnul-far (+10m) de forma octogonala realizata integral din confectii metalice. In zona centrala a constructiei se amplaseaza scara circulara; aceasta stabileste legatura intre parter-supanta si spatial amplasat la cota+10,0m, zona in care s-au montat reflectoarele, camerele de luat vederi si aparatura pentru masuratori meteorologice. Pereteii cortina: geam termoizolant, cu grad ridicat de etansare la apa (RE1200). Usi/ferestre din aluminiu, cu bariera termica glisabila. Corpul vertical-farul se confectioneaza dintr-o retea de montanti verticali(teava patrata 50x50x5mm) rigidizati in plan orizontal cu bandourile realizate din platbanda;treptele scarii se sudeaza de teava metalica amplasata in axul de simetrie al farului si de montantii verticali.Prinderea corpului vertical se realizeaza prin intermediul planului orizontal (demontabil) confectionat din table 8mm. La cota +250m se amplaseaza doua spatii si un grup sanitar; accesul se realizeaza prin intermediul scarii centrale; peretii exteriori si interiori de la suprastructura se confectioneaza din panouri sandwich 100mm cu miez din polistiren.Invelitoarea se realizeaza din panouri sandwich de acoperis. Acoperisul cilindric de la corpul vertical-far se realizeaza prin adaptarea carcasei unui siloz pentru cereale, confectionat din materiale compozite, montat invers.Grupul sanitar va fi prevazut cu chiuveta, cabina cu dus si un scaun WC.Scurgerile de la instalatie vor fi colectate intr-un rezervor plutitor cu sistem de prelucrare a rezidurilor care dupa umplere va fi dus la mal in vederea vidanjarii.
Stabilitatea: constructia plutitoare are o buna stabilitate data de o inaltime meta centrica satisfacatoare: GMt=9.35m.
