Comentariul autorului:
Synopsys

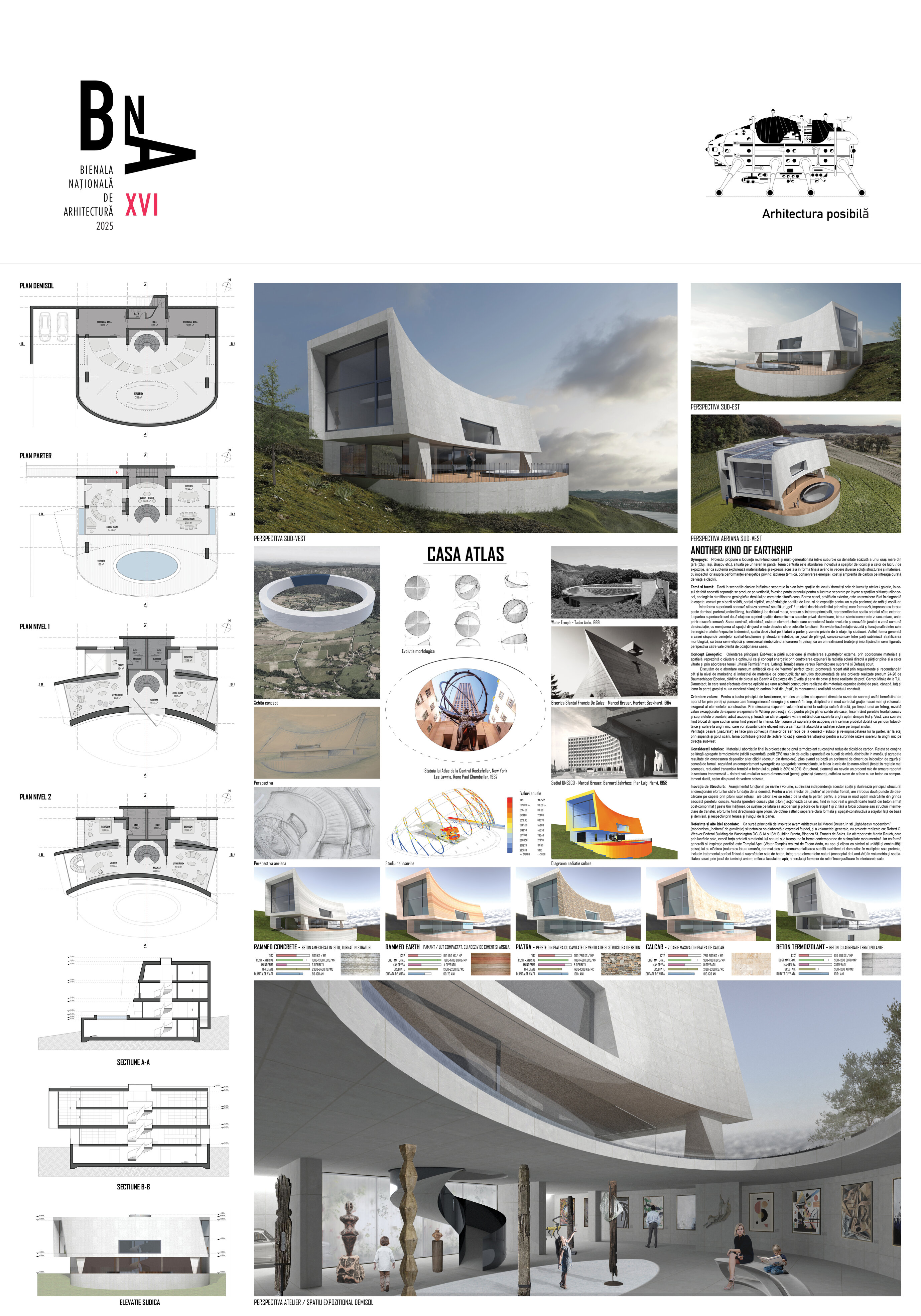

Proiectul propune o locuință multi-funcțională și multi-generatională într-o suburbie cu densitate scăzută a unui oraș mare din țară (Cluj, Iași, Brașov etc.), situată pe un teren în pantă. Tema centrală este abordarea inovativă a spațiilor de locuit și a celor de lucru / de expoziție, iar ca subtemă explorează materialitatea și expresia acesteia în forma finală având în vedere diverse soluții structurale și materiale, cu impactul lor asupra performanței energetice privind: izolarea termică, conservarea energiei, cost și amprentă de carbon pe intreaga durată de viață a clădirii.
Temă si formă

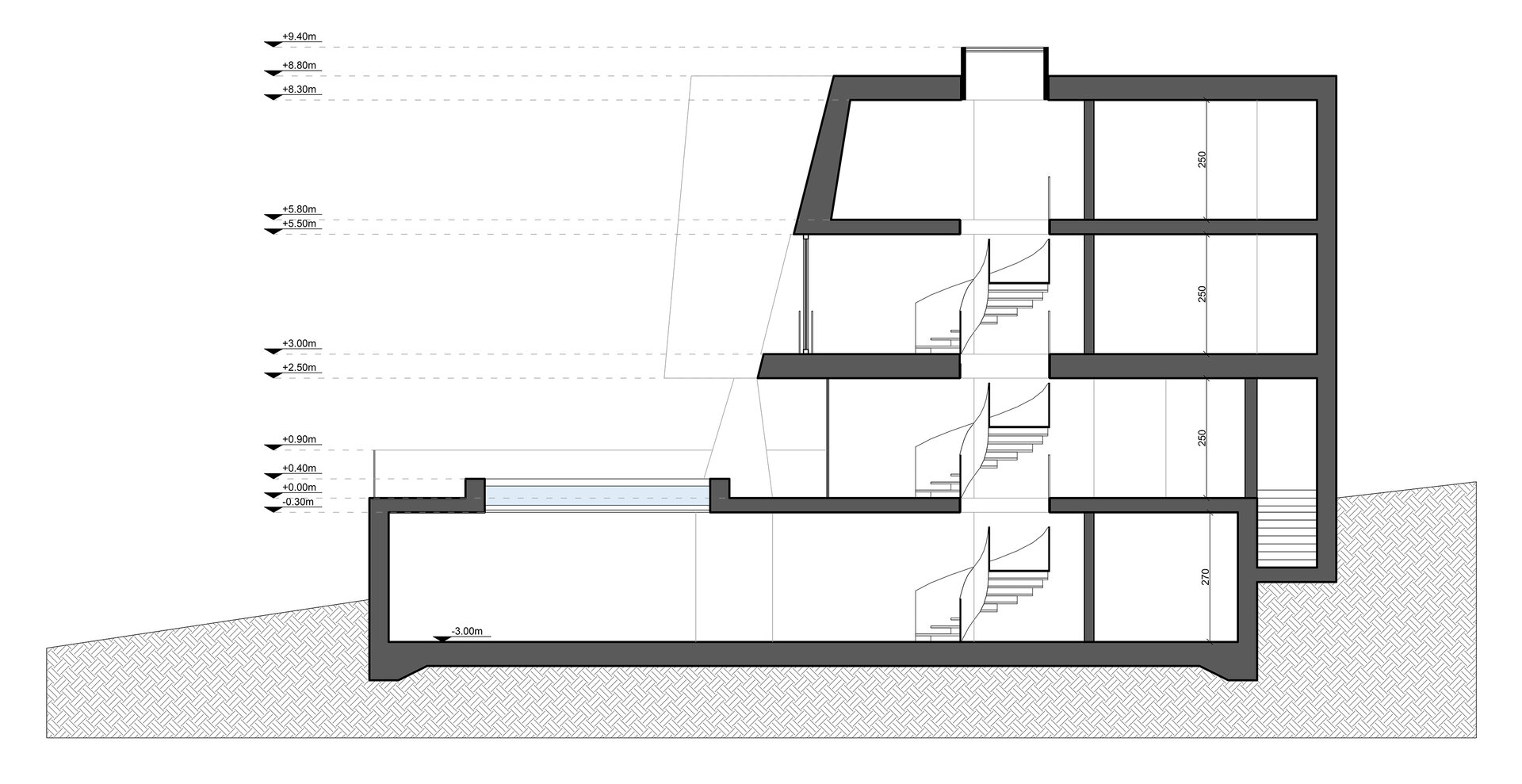

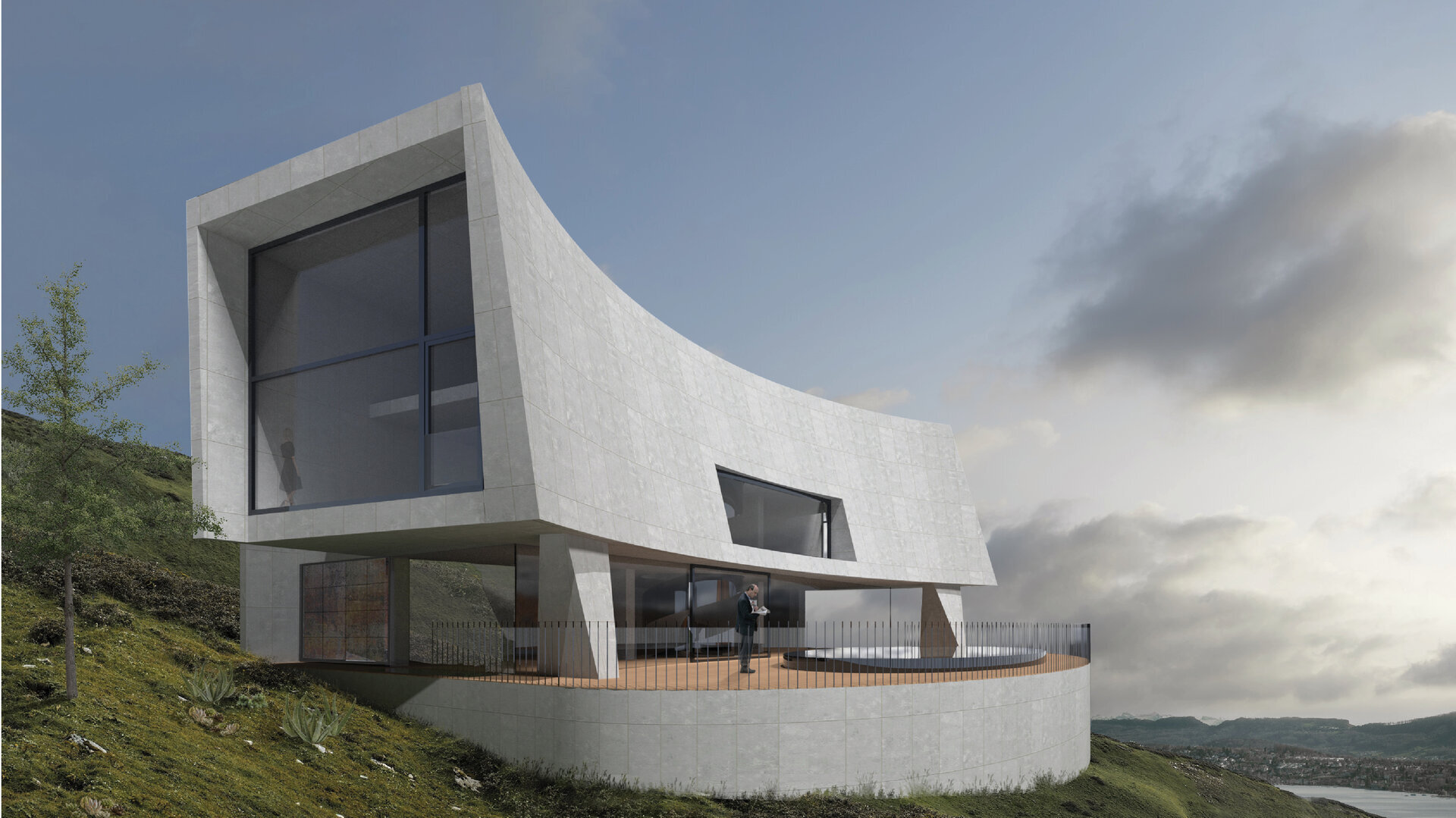

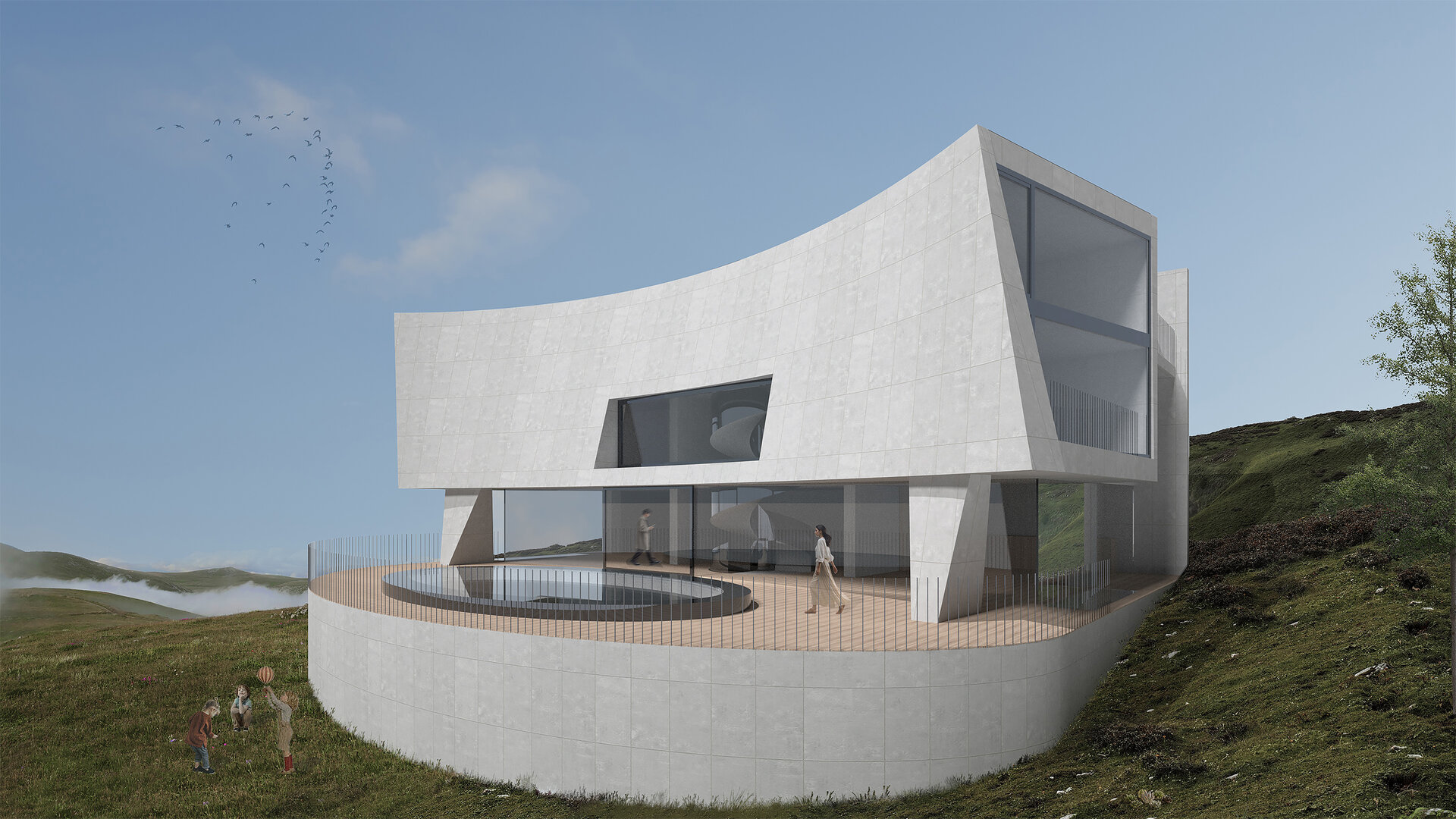

Dacă în scenariile clasice întâlnim o separație în plan între spațiile de locuit / dormit și cele de lucru tip atelier / galerie, în cazul de față această separație se produce pe verticală, folosind panta terenului pentru a ilustra o separare pe layere a spațiilor și funcțiunilor casei, analogie la stratificarea geologică a dealului pe care este situată casa. Forma casei, privită din exterior, este un semicerc tăiat în diagonală la capete, așezat pe o bază solidă, parțial eliptică, ce găzduiește spațiile de lucru și de expoziție pentru un cuplu pasionați de artă și copiii lor.

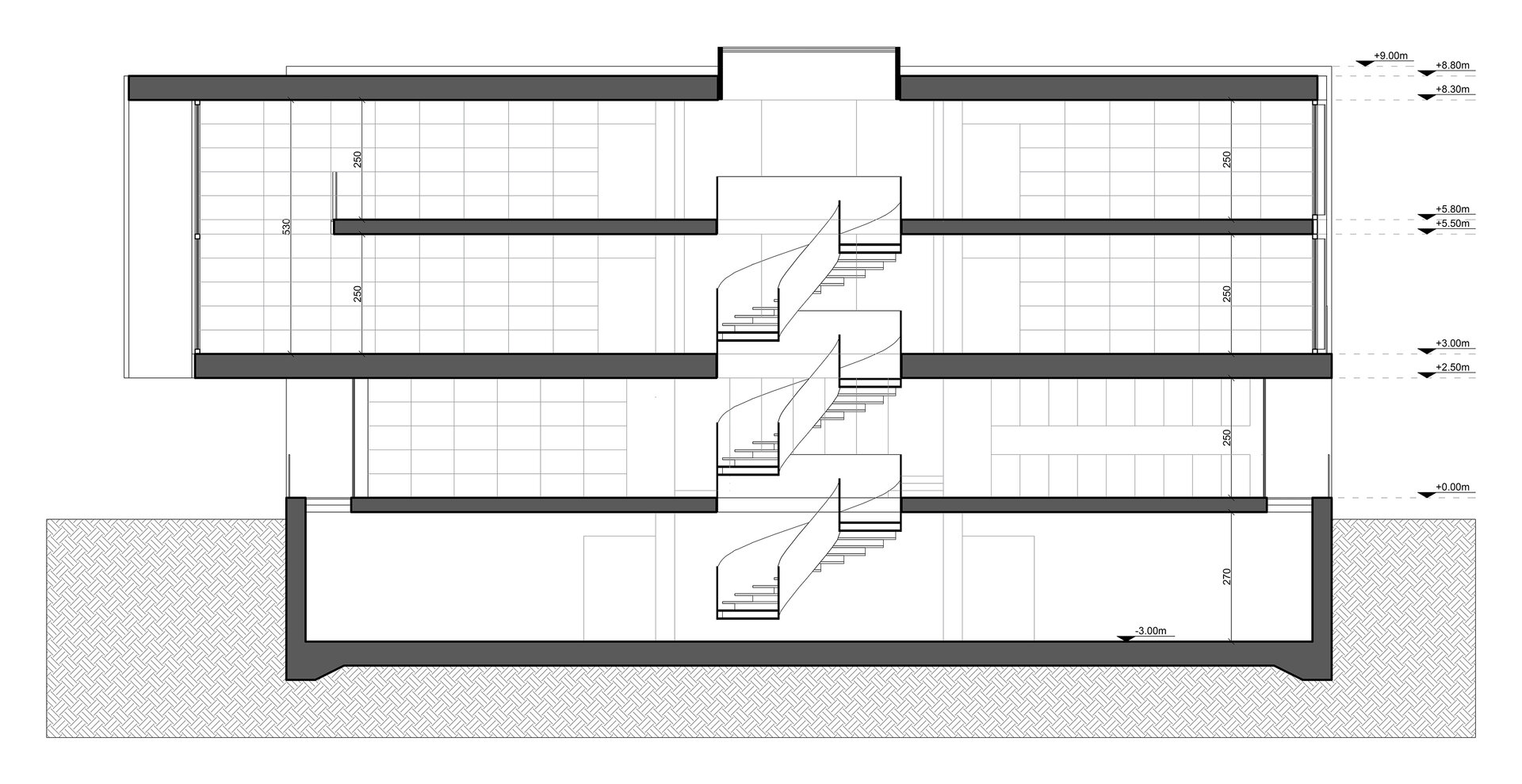

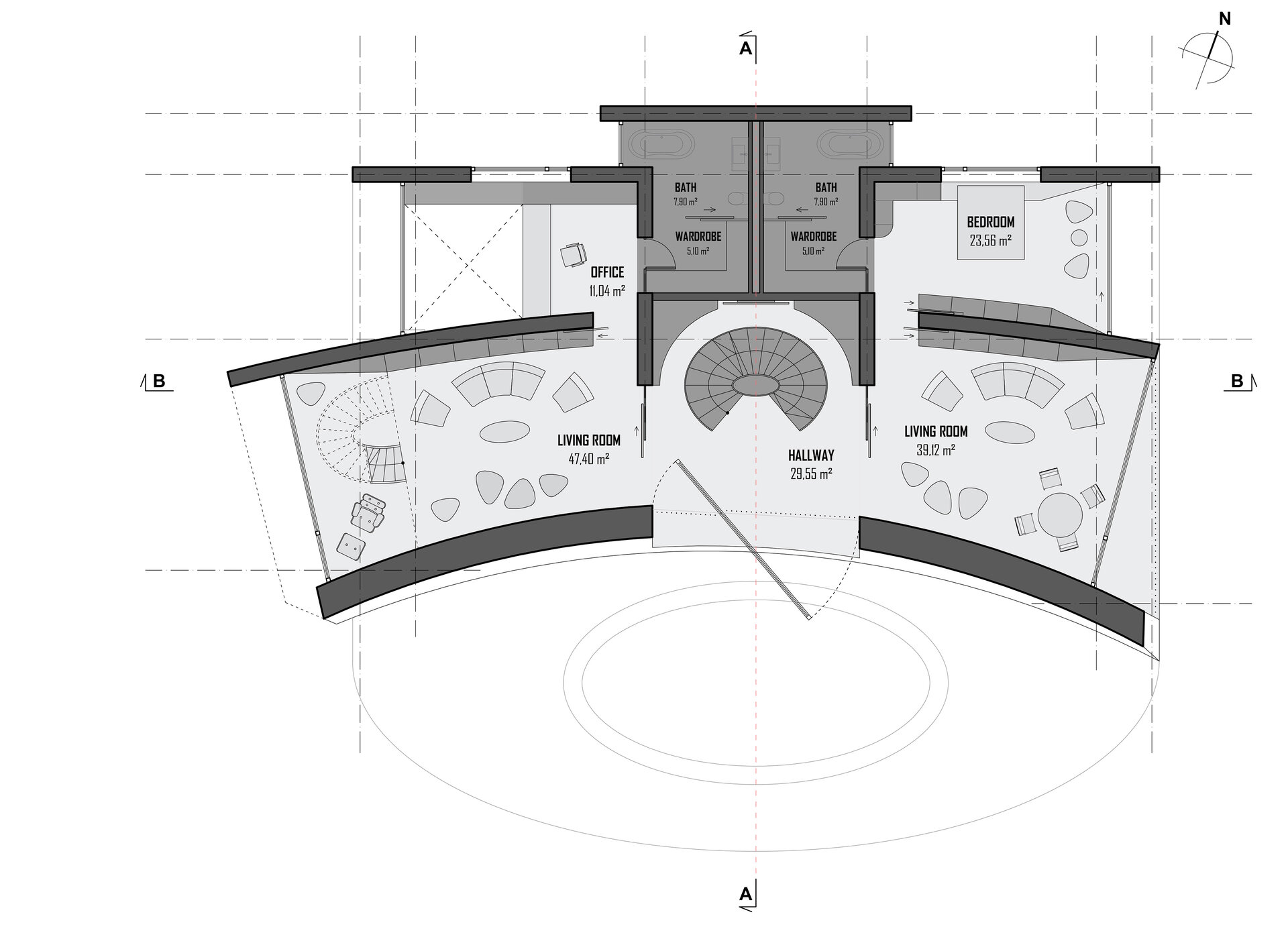

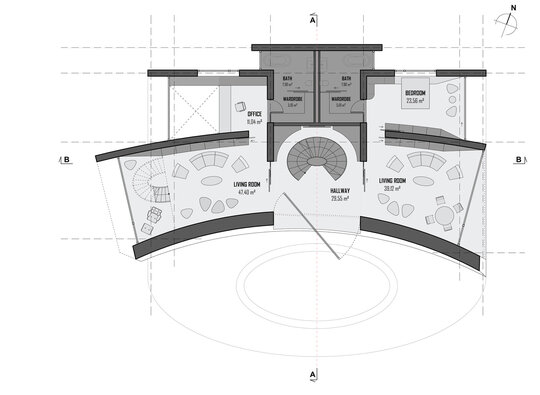

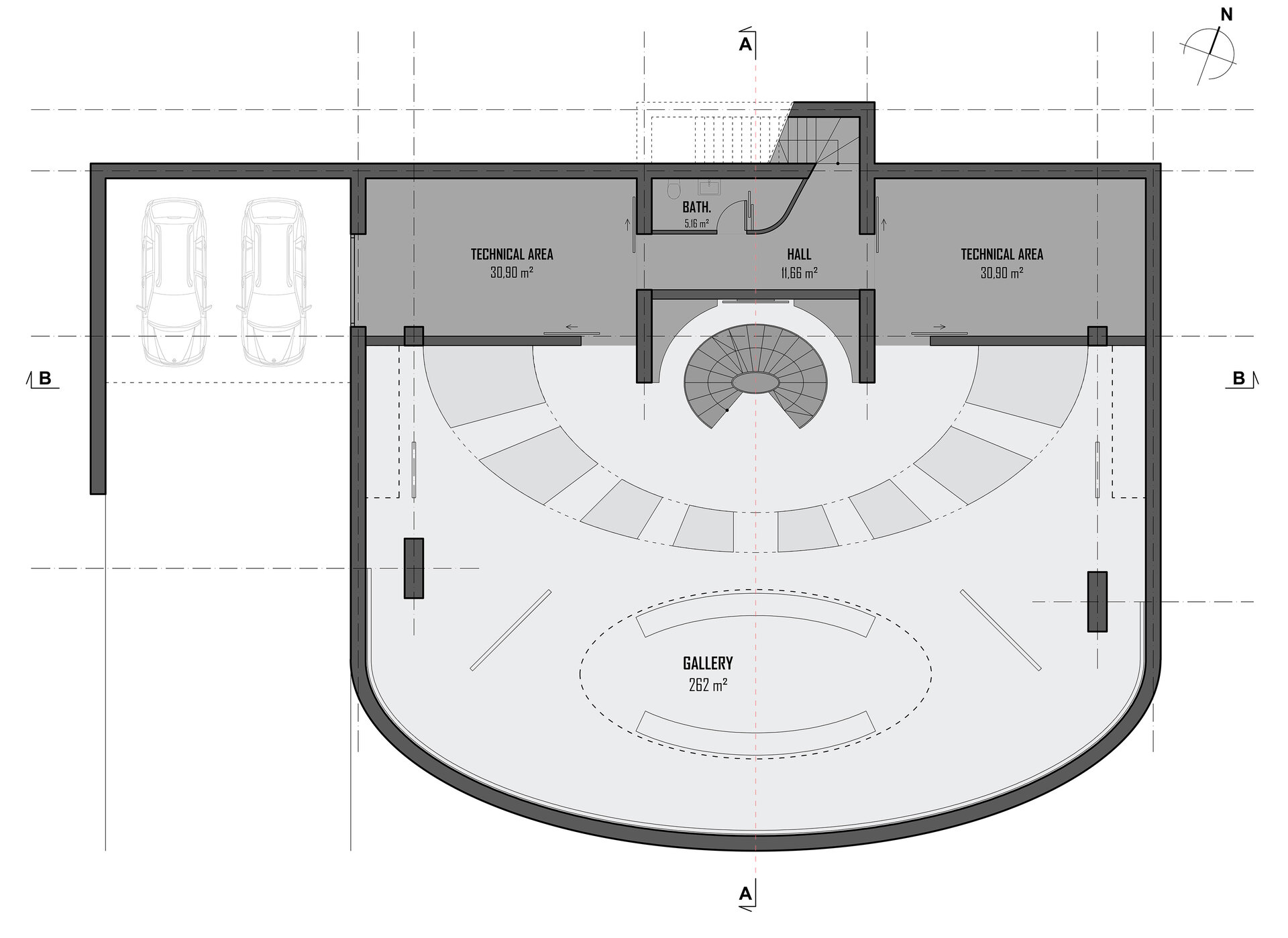

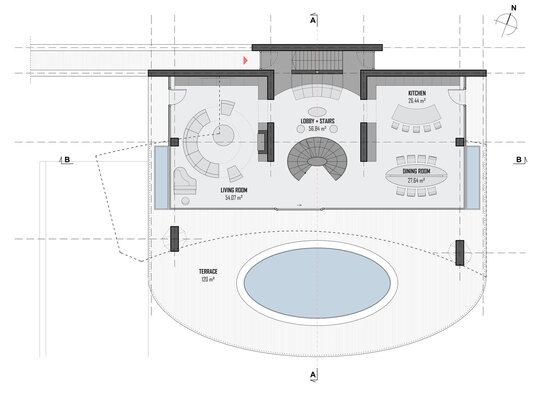

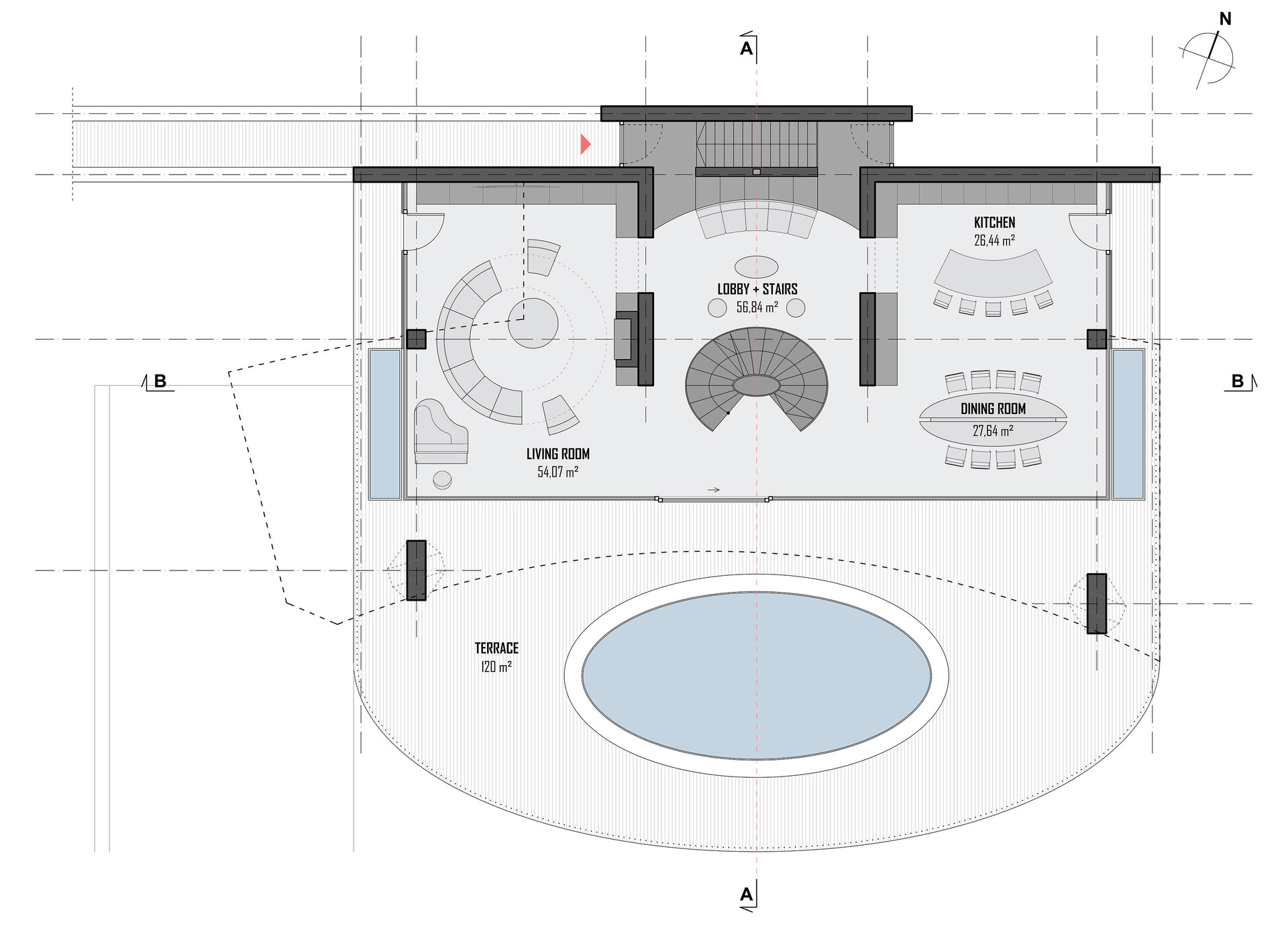

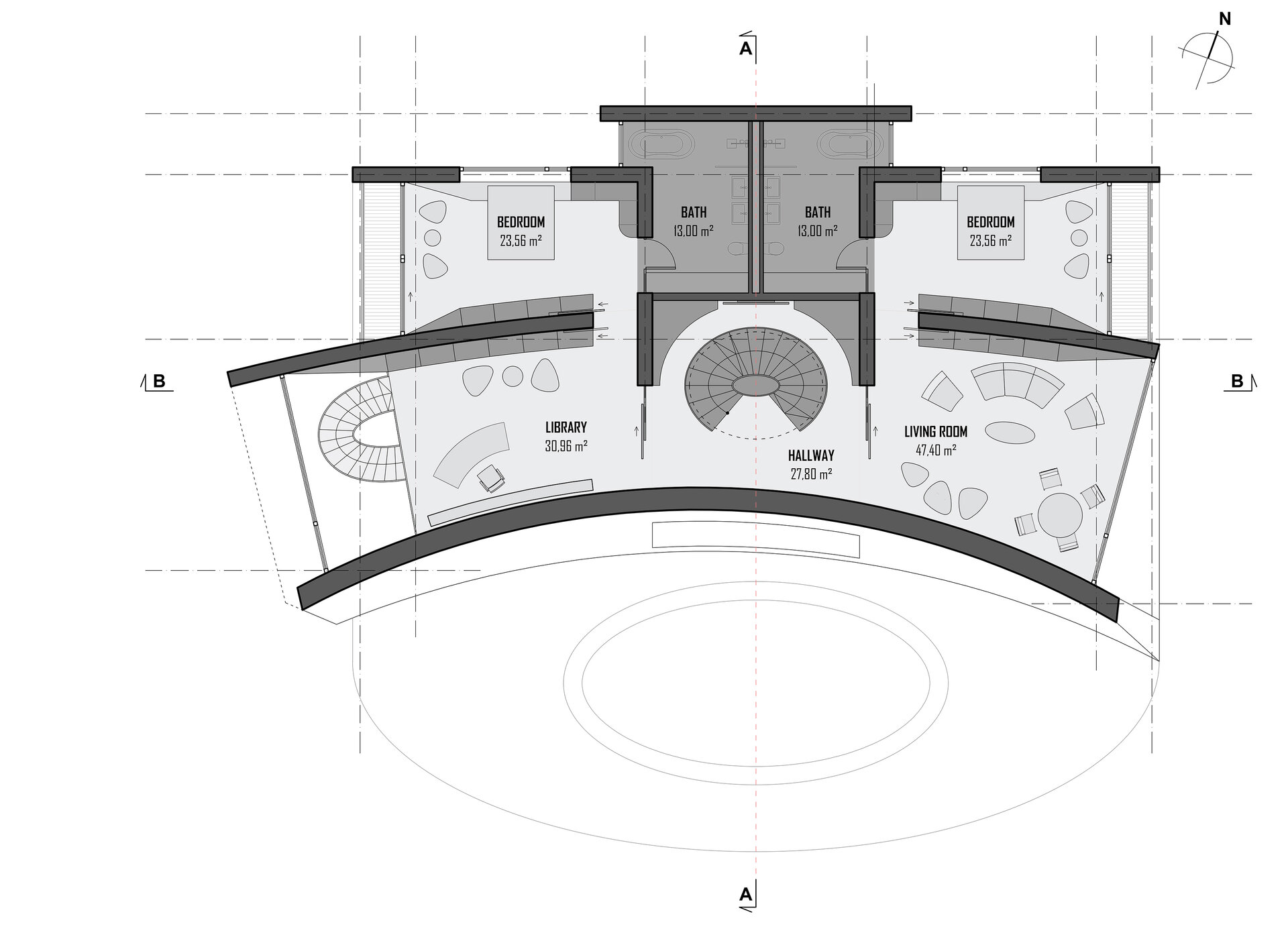

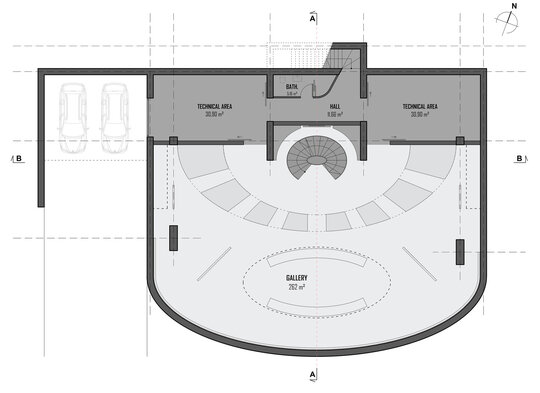

Între forma superioară concavă și baza convexă se află un „gol” / un nivel deschis delimitat prin vitraj, care formează, impreuna cu terasa peste demisol, parterul; având living, bucătărie și loc de luat masa, precum si intrarea principală, reprezentând un spatiu orientat către exterior. La partea superioară sunt două etaje ce cuprind spațiile domestice cu caracter privat: dormitoare, birouri și mici camere de zi secundare, unite printr-o scară comună. Scara centrală, elicoidală, este un element-cheie, care conectează toate nivelurile și crează în jurul ei o zonă comună de circulație, cu mențiunea că spațiul din jurul ei este deschis către celelalte funcțiuni. Ea evidențiază relația vizuală și funcțională dintre cele trei registre: atelier/expoziție la demisol, spațiu de zi vitrat pe 3 laturi la parter și zonele private de la etaje, tip studiouri. Astfel, forma generală a casei răspunde cerințelor spațial-funcționale și structural-estetice, iar jocul de plin-gol, convex-concav între parți subliniază stratificarea morfologică, cu baza semi-eliptică și semicercul simbolizând ancorarea în peisaj, ca un om extinzand bratețe și imbrățisând in sens figurativ perspectiva catre vale oferită de poziționarea casei.
Concept Energetic
Orientarea principala Est-Vest a părții superioare și modelarea suprafețelor externe, prin coordonare materială și spațială, reprezintă o căutare a optimului ca și concept energetic prin controlarea expunerii la radiația solară directă a părților pline si a celor vitrate și prin abordarea temei: „Masă Termică” mare, Latență Termică mare versus Termoizolare supremă și Defazaj scurt.
Discutăm de o abordare oarecum antitetică celei de “termos” perfect izolat, promovată recent atât prin regulamente și recomdandări cât și la nivel de marketing al industriei de materiale de construcții; dar minuțios documentată de alte proiecte realizate precum 24-26 de Baumschlager Eberlee, clădirile de birouri ale Bearth & Deplazes din Elveția și seria de case și teste realizate de prof. Gernot Minke de la T.U. Darmstadt, în care sunt efectuate diverse aplicări ale unor alcătuiri constructive realizate din materiale organice (baloți de paie, cânepă, lut) și lemn în pereți groși și cu un excelent bilanț de carbon încă din „fașă”, la monumentul realizării obiectului construit.
Orientare volum
Pentru a ilustra principiul de funcționare, am ales un optim al expunerii directe la razele de soare și astfel beneficiind de aportul lor prin pereți și planșee care înmagazinează energia și o emană în timp, disipând-o in mod controlat grație masei mari și volumului exagerat al elementelor constructive. Prin simularea expunerii volumetriei casei la radiația solară directă, pe timpul unui an întreg, rezultă valori excepționale de expunere exprimate în Wh/mp pe direcția Sud pentru părțile pline/ solide ale casei; însemnând peretele frontal concav și suprafețele orizontale, adică acoperiș și terasă, iar către capetele vitrate intrând doar razele la unghi optim dinspre Est și Vest, vara soarele fiind blocat dinspre sud iar iarna fiind prezent la interior. Menționăm că suprafața de acoperiș va fi cel mai probabil dotată cu panouri fotovoltaice și solare la unghi mic, care vor absorbi foarte eficient media ca maximă absolută a radiației solare pe timpul anului.
Ventilația pasivă („naturală”) se face prin convecția maselor de aer rece de la demisol - subsol și re-improspătarea lor la parter, iar la etaj prin supantă și golul scării. Iarna contribuie gradul de izolare ridicat și orientarea vitrajelor pentru a surprinde razele soarelui la unghi mic pe direcția sud-vest.
Considerații tehnice

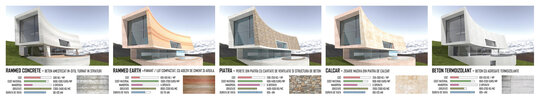

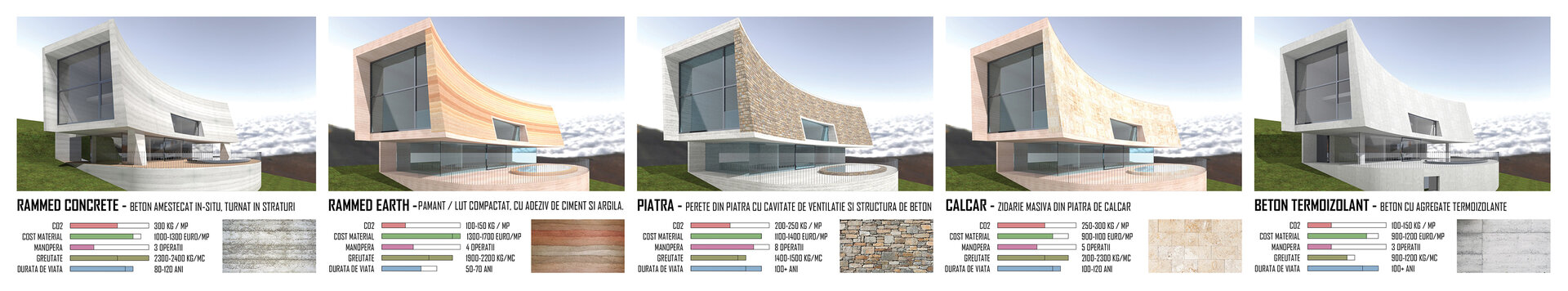

Materialul abordat în final în proiect este betonul termoizolant cu conținut redus de dioxid de carbon. Rețeta sa conține pe lângă agregate termoizolante (sticlă expandată, perlit EPS sau bile de argila expandată cu bucați de mică, distribuite in masă), și agregate rezultate din concasarea deșeurilor altor clădiri (deșeuri din demolare), plus avand ca bază un sortiment de ciment cu inlocuitori de zgură și cenușă de furnal, rezultând un comportament synergetic cu agregatele termoziolante, la fel ca la cele de tip nano-silicați (testat in rețetele mai scumpe), reducând transmisia termică a betonului cu până la 80% și 90%. Structural, elemenții au nevoie de un procent mic de armare raportat la sectiuna transversală – datorat volumului lor supra-dimensionat (pereți, grinzi și planșee), astfel ca avem de a face cu un beton cu comportament ductil, optim din punct de vedere seismic.
Inovația de Structură

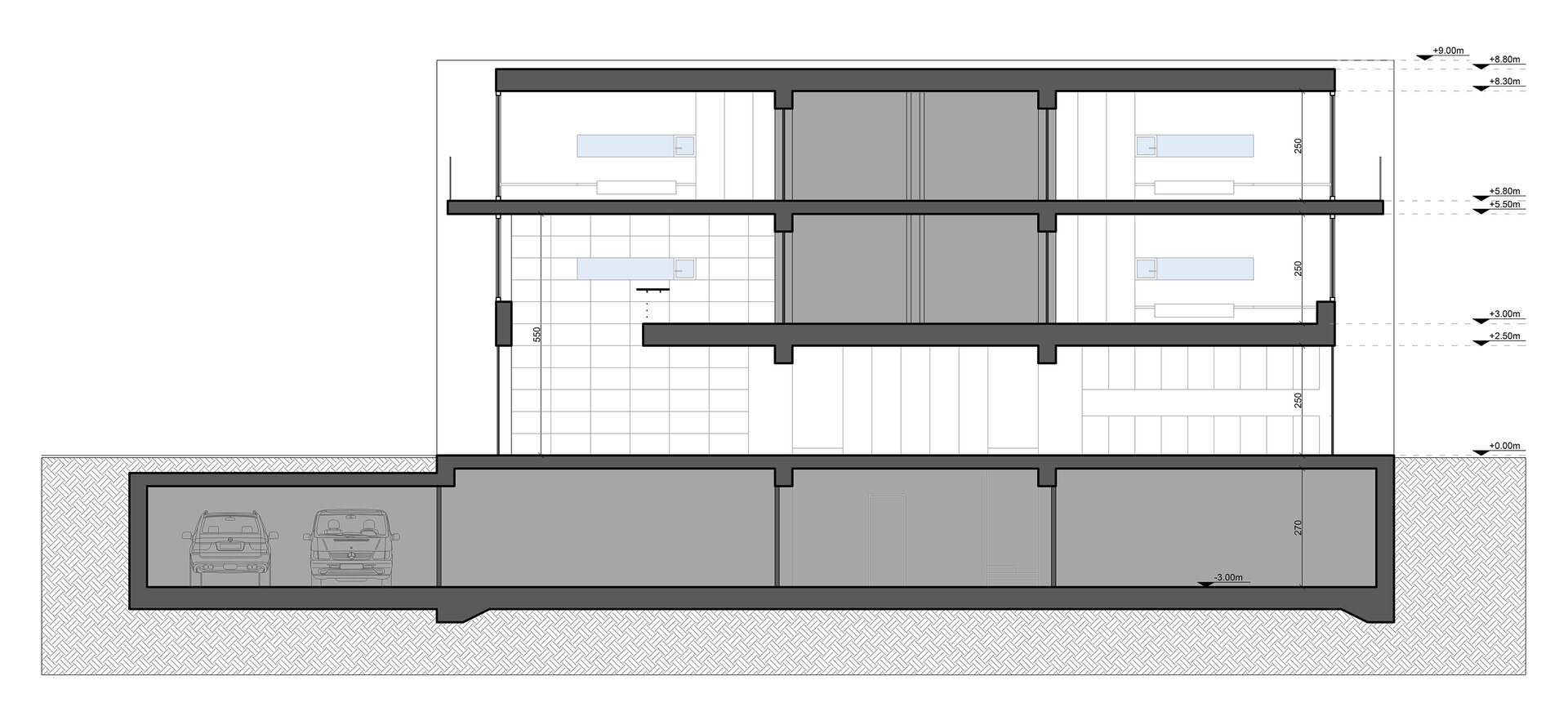

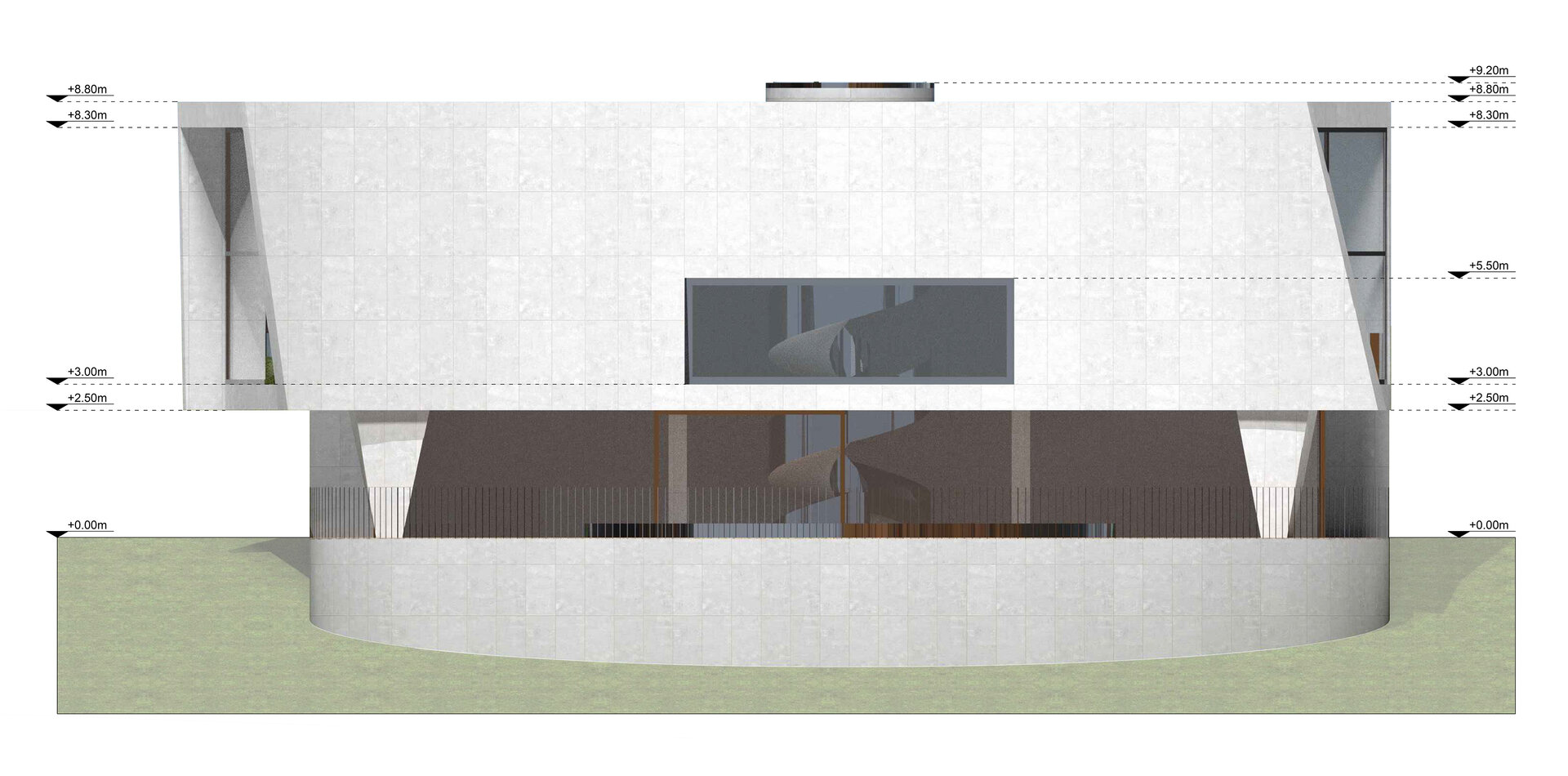

Aranjamentul funcțional pe nivele/ volume, subliniază independența acestor spații și ilustrează principiul structural al direcționării eforturilor către fundația de la demisol. Pentru a crea efectul de „plutire” al peretelui frontal, am introdus două puncte de descărcare pe capete prin pilonii ușor retrași, ale căror axe se rotesc de la etaj la parter, pentru a prelua in mod optim incărcările din grinda asociată peretelui concav. Acesta (peretele concav plus pilonii) acționează ca un arc, fiind in mod real o grindă foarte înaltă din beton armat post-comprimat ( peste 6m înălțime), ce susține pe latura sa acoperișul și plăcile de la etajul 1 și 2, fără a folosi coloane sau structuri intermediare de transfer, eforturile fiind direcționate spre piloni. Se obține astfel o separare clară formală și spațial-constructivă a etajelor față de bază și demisol, și respectiv prin terasa și livingul de la parter.
Referințe și alte idei abordate

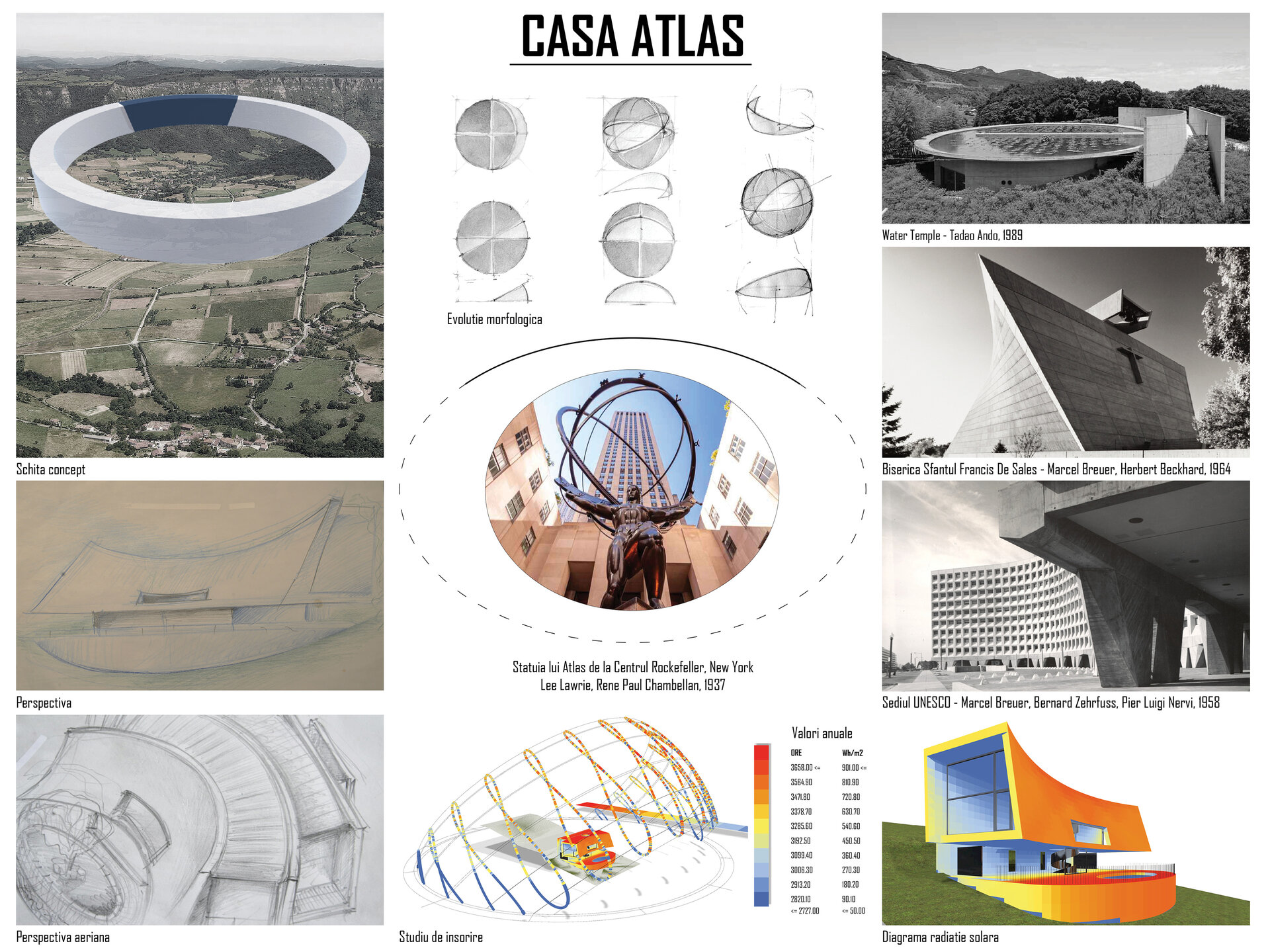

Ca sursă principală de inspirație avem arhitectura lui Marcel Breuer, în stil „light-heavy modernism” (modernism „încărcat” de gravitație) și tectonica sa elaborată a expresiei fațadei, și a volumetriei generale, cu proiecte realizate ca: Robert C. Weaver Federal Building din Washington DC, SUA și IBM Building Franța, Biserica Sf. Francis de Sales. Un alt reper este Martin Rauch, care prin lucrările sale, evocă forța arhaică a materialului natural și o transpune în forme contemporane de o simplitate monumentală. Iar ca formă generală și inspirație poetică este Templul Apei (Water Temple) realizat de Tadao Ando, cu apa și elipsa ca simbol al unității și continuității peisajului cu clădirea (natura cu latura umană), dar mai ales prin monumentalizarea subtilă a arhitecturii domestice în multiplele sale proiecte, inclusiv tratamentul perfect finisat al suprafețelor sale de beton, integrarea elementelor naturii (conceptul de Land-Art) în volumetria și spațialitatea casei, prin jocul de lumini și umbre, reflexia luciului de apă, a cerului și formelor de relief înconjurătoare în interioarele sale.
Concluzii
Casa Atlas reprezintă o serie de considerente și urmări, datorate în primul rând “greutății” susținute prin tectonica logicii formale și materiale, dar și ca atlas de principii, idei, tehnci și alegeri cartografiate prin cercetarea aprofundată a unei exprimări oneste a arhitecturii, care să îndeplinească toate cerințele timpului nostru și care să fie realizabile în contextul actual.
